รางกระดูกงูสแตนเลส (DGT Series) รางกระดูกงูสแตนเลส (Stainless Steel Cable Drag Chain – DGT Series)

จำหน่าย รางกระดูกงูสแตนเลส (Stainless Steel Cable Drag Chain) รุ่น DGT Series เป็นอุปกรณ์สำหรับในการติดตั้งกับเครื่องจักร ที่มีการเคลื่อนไหวอยู่ตลอด มีลักษณะเป็นรางและสามารถร้อยสายไฟเข้าไปได้ภายใน ช่วยในการเก็บระเบียบสายไฟให้อยู่เรียบร้อย ไม่หลุดจากตำแหน่งที่ติดตั้งได้โดยง่าย

สำหรับรุ่น DGT จะผลิตจากโลหะสแตนเลสสตีล (430) มีความทนทาน ไม่เป็นสนิม

Add Line

คุณสมบัติสินค้า : รางกระดูกงูสแตนเลส (DGT-Series)

รางกระดูกงูเหล็ก (DGT Series)

คุณสมบัติ

  • วัสดุ : สแตนเลสสตีล, พลาสติก PA6
  • ทนทาน ติดตั้งง่าย ปลอดภัย
  • สามารถติดตั้งได้กับเครื่องจักร และอุปกรณ์ไฟฟ้า

Product Overview

  • Material : Stainless Steel, Plastic Nylon (PA)
  • High strength, Easy to Install, Safety.
  • Suitable for all kinds of machine tool machinery and electrical appliances.

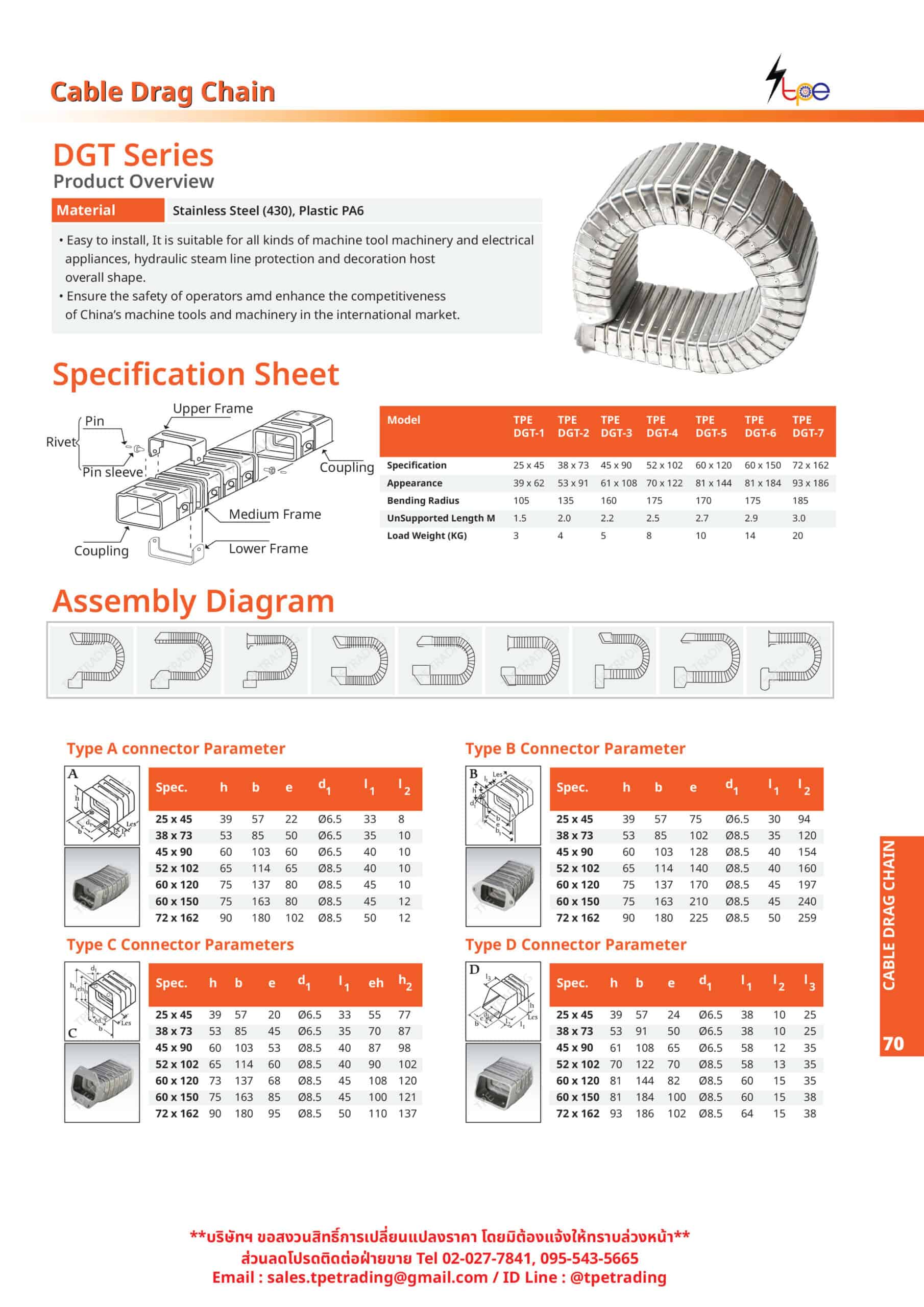

Download Catalog

รายละเอียดสินค้า : รางกระดูกงูสแตนเลส (DGT-Series)

Spec Cable Drag Chain (DGT Series)
Model TPE
DGT-1		 TPE
DGT-2		 TPE
DGT-3		 TPE
DGT-4		 TPE
DGT-5		 TPE
DGT-6		 TPE
DGT-7
Specification 25 x 45 38 x 73 45 x 90 52 x 102 60 x 120 60 x 150 72 x 162
Appearance 39 x 62 53 x 91 61 x 108 70 x 122 81 x 144 81 x 184 93 x 186
Bending Radius 75 100 130 150 165 165 185

Unsupported
Length M

 1.5 2.0 2.2 2.5 2.7 2.9 3.0
Load Weight
(KG)		 3 4 5 8 10 14 20

สอบถามข้อมูลเพิ่มเติม

Add Line

Assembly Diagram

DGT Assembly

Type A Connector Parameter

Connector Type A
Connector Type A Draft
Spec. h b e d1 l1 l2
25 x 45 39 57 15 ⌀6.5 33 8
38 x 73 53 85 35 ⌀6.5 35 10
45 x 90 60 103 40 ⌀6.5 40 10
52 x 102 65 114 45 ⌀8.5 40 10
60 x 120 75 137 65 ⌀8.5 45 10
60 x 150 75 163 80 ⌀8.5 45 12
72 x 162 90 180 100 ⌀8.5 50 12

Type B Connector Parameter

Connector Type B
Connector Type B Draft
Spec. h b e d1 l1 l2
25 x 45 39 57 75 ⌀6.5 30 94
38 x 73 53 85 102 ⌀8.5 35 120
45 x 90 60 103 130 ⌀8.5 40 154
52 x 102 65 114 135 ⌀8.5 40 160
60 x 120 75 137 170 ⌀8.5 45 197
60 x 150 75 163 210 ⌀8.5 45 240
72 x 162 90 180 225 ⌀8.5 50 259

Type C Connector Parameter

Connector Type C
Connector Type C Draft
Spec. h b e d1 l1 eh h2
25 x 45 39 57 20 ⌀6.5 33 55 77
38 x 73 53 85 35 ⌀6.5 35 67 87
45 x 90 60 103 52 ⌀8.5 40 78 98
52 x 102 65 114 55 ⌀8.5 40 82 102
60 x 120 73 137 70 ⌀8.5 45 100 120
60 x 150 75 163 83 ⌀8.5 45 103 121
72 x 162 90 180 100 ⌀8.5 50 113 137

Type D Connector Parameter

Connector Type D
Connector Type D Draft
Spec. h b e d1 l1 l2 l3
25 x 45 39 57 22 ⌀6.5 38 10 25
38 x 73 53 91 45 ⌀6.5 38 10 25
45 x 90 61 108 55 ⌀6.5 58 12 35
52 x 102 70 122 70 ⌀8.5 58 13 35
60 x 120 81 144 85 ⌀8.5 60 15 35
60 x 150 81 184 95 ⌀8.5 60 15 38
72 x 162 93 186 115 ⌀8.5 64 15 38

สอบถามข้อมูลเพิ่มเติม

Add Line

รู้จักกับ รางกระดูกงูสแตนเลส (DGT Series)

รางกระดูกงูสแตนเลส รุ่น DGT Series (Stainless Steel Cable Drag Chain – DGT Series) เป็นรางกระดูกงูชนิดรุ่นหนึ่งที่ผลิตจากโลหะ สแตนเลสสตีลเกรด 430 ซึ่งมีความทนทานมากกว่าพลาสติก ทนต่อการกัดกร่อน ไม่เป็นสนิม เหมาะสำหรับในการติดตั้งกับเครื่องจักรที่มีการเคลื่อนไหวอยู่ตลอดเวลา ซึ่งตัวรางจะช่วยในการป้องกันสายไฟที่จะมีโอกาสที่จะหลุดออกจากตัวราง ทำให้เครื่องจักรสามารถทำงานได้อย่างราบรื่น

ทำไมถึงต้องเลือกใช้ รางกระดูกงูสแตนเลส รุ่น DGT Series (Stainless Steel Cable Drag Chain – DGT Series)

สำหรับรางกระดูกงูเหล็กรุ่น DGT เป็นอุปกรณ์ที่ใช้ติดตั้งกับเครื่องจักรที่มีการเคลื่อนไหว ซึ่งมีส่วนช่วยในการลดอุบัติเหตุที่อาจจะเกิดขึ้นกับการทำงาน และป้องกันสายไฟจากการหลุดออกจากตัวจุดที่ติดตั้ง และยังช่วยให้อายุการใช้งานของสายไฟให้มีอายุการใช้งานได้ยาวนานขึ้น

ทำไมถึงต้องเลือกซื้อ รางกระดูกงูสแตนเลส รุ่น DGT Series Stainless Steel (Stainless Steel Cable Drag Chain – DGT Series)

สินค้าที่เราได้จัดจำหน่าย เราได้นำเข้าสินค้าที่มีคุณภาพสูง และผ่านมาตรฐานสากลที่ทั่วโลกยอมรับ นอกจากนี้เรายังเน้นการบริการอย่างจริงใจ เพื่อความพึ่งพอใจของคุณลูกค้า จึงมั่นใจได้ว่าสินค้าที่คุณจะได้รับมีคุณภาพ รับรองความถูกต้อง สามารถใช้งานได้จริง และมีการจัดส่งที่รวดเร็ว (ถ้าสินค้าชิ้นนั้นมีสต๊อค) จะส่งตรงถึงมือคุณภายใน 1 – 3 วันทำการ และยังมีราคาปลีก – ส่ง ไม่แพงอย่างที่คิด
